适用范围

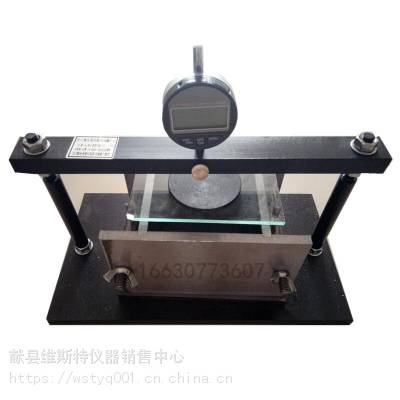

混凝土膨胀砂浆的竖向膨胀率测定仪是根据国标GB 50119-2003 混凝土外加剂应用设计规范 本规范适用于普通减水剂、高效减水剂、引气剂、引气减水剂、缓凝剂、缓凝减水剂、缓凝高效减水剂、早强剂、早强减水剂、防冻剂、膨胀剂、泵送剂、防水剂及速凝剂等十四种外加剂在混凝土工程中的应用, 本试验方法适用于灌浆用膨胀砂浆的竖向膨胀率的测定。

技术参数

1. 测试仪器工具应符合下列规定：

2.***表：量程0-10mm；

3. 玻璃板：长140mm×宽80mm×厚5mm；

4. 试模：100mm×100mm×100mm立方体精工试模,拼装缝应填入黄油，不得漏水；

5. 铲勺：宽60mm，长160mm；

6.捣板：可钢锯条代用；

7. 钢垫板：长250mm×宽250mm×厚15mm普通钢板；

主要安装

1.钢垫板：表面平装，水平放置在工作台上，水平度不应超过0.02；

2. 试模：放置在钢垫板上，不可摇动；

3. 玻璃板：平放在试模中间位置。其左右两边与试模内侧边留出10mm空隙；

4. 数显千分表：***表与表架卡头固定牢靠。但表杆能够自由升降。安装***表时，

要下压表头，***表不可前后左右倾斜；

5. 千分表架固定在钢垫板上，尽量靠近试模，缩短横杆悬臂长度。

试验方法和步骤

1. 灌浆料用水量按流动度为250±10nirn 的用水量；

2.灌浆料加水搅拌均匀后立即灌模。从玻璃板的一侧灌入。当灌到50mm左右高度时，用捣板在试模的每一侧插捣6 次，中间部位也插捣6 次。灌到90mm高度时，和前面相同再做插捣，尽量排出气体。***一层灌浆料要一次灌至两侧流出灌浆料为止。要尽量减少灌浆料对玻璃板产生的向上冲浮作用；

3. 玻璃板两侧灌浆料表面，用小刀轻轻抹成斜坡，斜坡的高边与玻璃相平。斜坡的低边与试模内侧顶面相平。抹斜坡的时间不应超过30s。成型温度、养护温度均为（20±3）℃；

4. 做完斜坡，把***表测量头垂放在玻璃板上，在30s 内记录千分表读数。为初始读数；

5. 测定初始读数后30s 内，玻璃板两侧灌浆料表面盖上二层湿棉布；

6. 从测定初始读数起，每隔2h 浇水1 次。连续浇水4 次。以后每隔4h 浇水1 次。保湿养护至要求龄期，测定3d、7d 试件高度读数；

7.从测量初始读数开始，测量装置和试件应保持静止不动，并不受振动。

计算方法

式中——竖向膨胀率；t ε

h0 ——试件高度的初始读数（mm）；

ht ——试件龄期为t 时的高度读数（mm）；

h ——试件基准高度100（mm）。

试验结果取一组三个试件的算术平均值，计算***至10-2。
